プリンテッドエレクトロニクスとは
プリンテッドエレクトロニクス(PE)とは、導電性インクなどを用いて、印刷によって電子回路やデバイスを形成する技術です。
従来のようなエッチングや微細加工とは異なり、必要な部分に材料を付加する“加法プロセス”であるため、材料ロスが少なく、低コストでの製造が可能です。
また、ロール・ツー・ロール(R2R)による連続生産にも適しており、広い面積に回路やセンサーを形成できる点も大きな特長です。
このようにPEは、「低コスト」「大面積」「柔軟性」に優れた技術として、センサーやRFIDなどの分野で実用化が進んでいます。
シリコンIC(集積回路)とは
シリコンIC(IC)とは、シリコンを材料とした電子部品であり、主に演算や制御、通信といった高性能な機能を担う技術です。
微細加工技術(フォトリソグラフィーなど)によってナノレベルで回路を形成することで、高速動作や高集積化、高い信頼性を実現できます。
現在のコンピュータやスマートフォンをはじめとする多くの電子機器は、このシリコン半導体によって支えられています。
PE・ICの限界と課題
プリンテッドエレクトロニクス(PE)は、低コストかつ大面積で回路を形成できる優れた技術ですが、いくつかの制約もあります。
特に、演算や制御といった高性能な機能を担うことが難しい点が課題です。
印刷によって形成される回路は、材料の電気特性や加工精度の影響を受けるため、高速動作や高集積化といった分野では、シリコンICに比べて制約があります。
そのため、簡易な回路やセンサー用途には対応できるものの、複雑な信号処理や通信機能の実現には限界がありました。
一方、ICは、ナノスケールの微細加工によって高性能・高信頼性を実現できる電子デバイスの中核です。
高速演算や高度な制御、通信機能の実現において不可欠な存在であり、現在の電子機器の性能を支えています。
ただし、ICは硬く、曲げや変形に弱いため、柔軟性が求められる用途には適していません。また、製造プロセスが高度であることから、フレキシブルな大面積用途や低コストでの面展開には制約があります。
このように、
PE：柔軟・低コスト・大面積に強いが、性能に制約がある
シリコンIC：高性能・高信頼だが、硬く、形状自由度やコスト面に課題がある
という対照的な特性を持っています。
FHEとは
この2つの特性の違いを補う形で考えられたのが、FHEです。
FHEでは、PEによる配線やセンサーといった柔軟な要素に、ICを組み合わせることで、それぞれの特長を活かした構成をとります。
具体的には、
・配線や大面積機能(センサー・アンテナ)→ PE(印刷)で形成
・計算・制御・通信機能 → IC(シリコン半導体)で実現
といった役割分担が行われます。
この構成により、柔軟性や軽量性を維持しながら、一定の機能性を持つ電子デバイスの実現が可能になります。
FHEは、単に技術を組み合わせるだけでなく、それぞれの特性に応じて構成を設計するアプローチといえます。

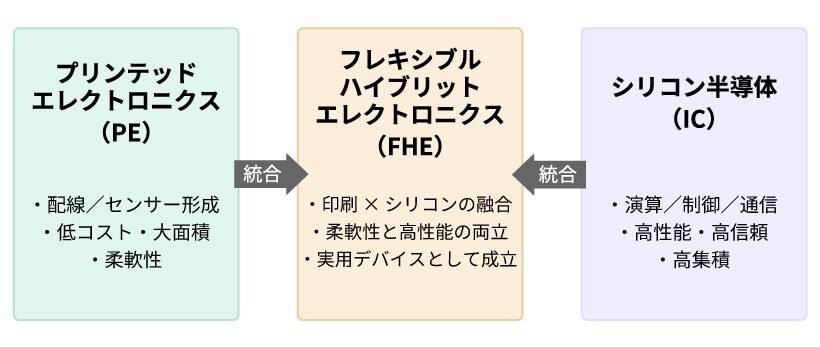

PE・シリコン・FHEの関係性の整理
ここで三者の関係を整理すると、以下のようになります。
プリンテッドエレクトロニクス(PE)＝ 配線やセンサーを形成する製造技術
シリコン半導体 ＝ 高性能な演算・制御を担う中核部品
FHE ＝ それらを統合し、デバイスとして成立させるシステム設計
つまり、PEとICは役割の異なる要素技術であり、二つを組み合わせることで、これまで電子化できなかった場所に電子機能を持たせることができます。FHEは印刷技術と半導体技術を組み合わせて、一つの電子システムを実現するための設計思想になります。
まとめ
プリンテッドエレクトロニクスとシリコンICは、それぞれ異なる強みと制約を持つ技術です。
FHEはそれらを組み合わせることで、柔軟性と機能性を両立するアプローチといえます。
単一の技術に依存するのではなく、製品に合わせて適切に組み合わせて設計することが重要です。
その実現には、実際に試作しながら検証していくプロセスが欠かせません。
まずは、小さく形にしてみることから始めてみませんか。
