特長
- ストップシリンダー方式でありながらストローク任意設定が可能
- スクリーン版枠サイズの変更が自在に可能
- 単独サーボモーターにより主要印刷部を格納
- スクリーン枠の等速走行を実現
- ドクター・スキージーの走行速度を単独設定可能
- 薄シート対応の印刷シリンダー吸着構造
- 搬送送りコロ一括調整方式採用による操作性簡易化
- 紙積台をステンレス化しゴミ付着防止
- スキージー前後遠隔操作(手動)を標準化
- マーク位置合わせによる印刷が可能 (カメラアライメントオプション付)
主要機械仕様

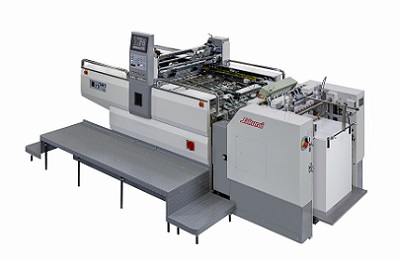

| 機種 | MS-80SD | MS-102SD |
|---|---|---|
| 最大シートサイズ (W x L) (mm) | 800 x 550 750 x 550 (オプション) | 1,100 x 750 |
| 最小シートサイズ (W x L) (mm) | 350 x 270 420 x 297 (オプション) | 420 x 297 |
| 最大印刷サイズ (W x L) (mm) | 720 x 500 | 1,020 x 700 1,050 x 730（オプション） |
| 最大版枠サイズ (W x L) (mm) | 880 x 880 | 1,280 x 1,140 1,300 x 1,170（オプション） |
| 最小版枠サイズ (W x L) (mm) | 660 x 660 | 660 x 660 |
| シート厚 (mm) *1 | 0.05 ~ 0.8 | 0.075 ~ 0.8 |
| 印刷速度 (IPH) *2 | 300 ~ 2,000 | 200 ~ 2,000 |
| 機械寸法 (L x W x H) (mm) | 2,995 x 2,770 x 1,655 | 3,817 x 3,132 x 1,476 |
| 機械質量 (kg) | 3,700 | 4,900 |
| 所要電力 (kW) | 5.3 | 5.9 |
*1 : 被印刷シートの材質と印刷条件により異なります。シリンダーに巻き付く柔軟性のある印刷面が平らな素材に限ります。*2 : 記載した速度は、機械技術的な能力を示したものです。印刷速度は、刷版、被印刷シートにより異なります。
標準装備
- 前取り式フィーダー(テープスローダウン装置付)
- 紙送りコロ方式
- ブラシコロ一括送り装置
- 横見当移動モーター駆動式(MS-80SDのみ)
- 版枠ロックエアークランプ
- 液晶モニター式タッチパネル
- 走行時調節可能押し引き横見当機構
- 排紙側固定式ハネ止め装置
- スキージー印圧(押し込み量)デジタル制御装置
- スキージー前後遠隔操作(MS-80SDのみ)
- 刷り伸び補正装置
- デリバリーボード下降装置
- バキューム式紙送り機構
- 印刷胴吸着穴(0.8mm)
- スキージーワンタッチロック装置
- 版枠引き出し機構
- トータルカウンター
- 給紙側固定式ハネ止め装置
- シリンダー内蔵式前見当センサー
- スイングスキージー装置
- インキ落下防止装置(版枠引き出し時)
- プリセットカウンター
オプション装備
- ゴミ取りローラー装置
- 各種静電気除去装置
- エアーコンプレッサー
- 2枚差検出装置(機械式/超音波式)
- 版枠微調整モーター駆動装置
- 版枠微調整遠隔操作
- クロスオーバースタンド
- ピストンサッカー装置
- スキージー前後遠隔操作
- 紙送りスチールボール方式
- カメラアライメント装置
- スマートカバー
- SSF(サクライスマートファクトリー印刷機稼働管理システム)
